В этой статье описан сценарий работы LANBilling совместно со СКАТ DPI. Настройки СКАТ DPI подробно описаны в Wiki вендора.

СКАТ DPI поддерживает работу в качестве PPPoE-сервера начиная с версии 7.2. На схеме изображена рассматриваемая сеть.



1. Базовая настройка

Установите LANBilling по инструкции. Общая архитектура системы описана в руководстве по эксплуатации.


2. DPI в качестве PPPoE-сервера

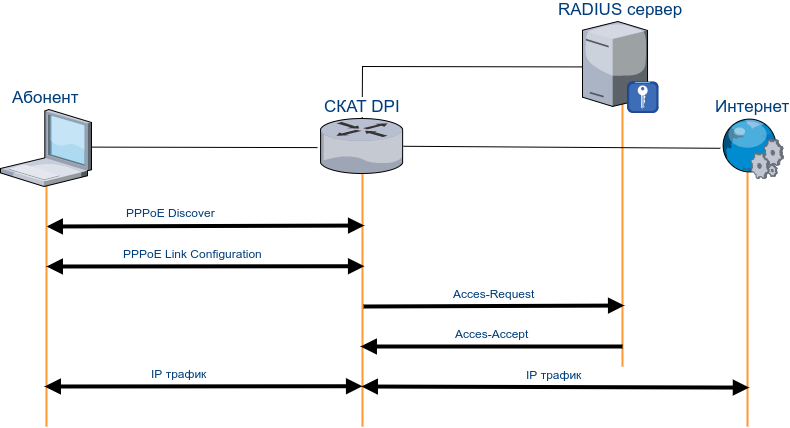

В данном случае СКАТ совмещает в себе функции PPPoE-сервера и DPI-системы, что позволяет не просто ограничивать скоростные параметры абонентских сессий, но и создавать гибкие политики полисинга различных классов трафика. При этом управление профилями услуг происходит со стороны LANBilling. Более подробно ознакомиться с функционалом системы можно на странице.

При такой схеме работы задача выдачи IP-адресов для абонентских сессий ложится на сторону LANBilling. В зависимости от потребностей оператора связи может быть организована как статическая привязка IP-адресов к клиентским учетным записям, так и динамическая выдача адресов из заранее определенных сегментов.

За счёт использования DPI системы нет необходимости разделять IP-сегменты на основные и гостевые. Для абонентов, чьи учётные записи находятся в состоянии блокировки, достаточно при авторизации сессии передать специальный флаг. Для данного абонента будут применены политики ограничения доступа в интернет, но при этом он сохранит свой основной IP-адрес. Также может быть создан белый список ресурсов, к которым разрешён доступ в состоянии блокировки, при попытке выхода за пределы данного списка произойдет редирект на страницу Captive Portal оператора связи.


3. Настройка RADIUS-агента

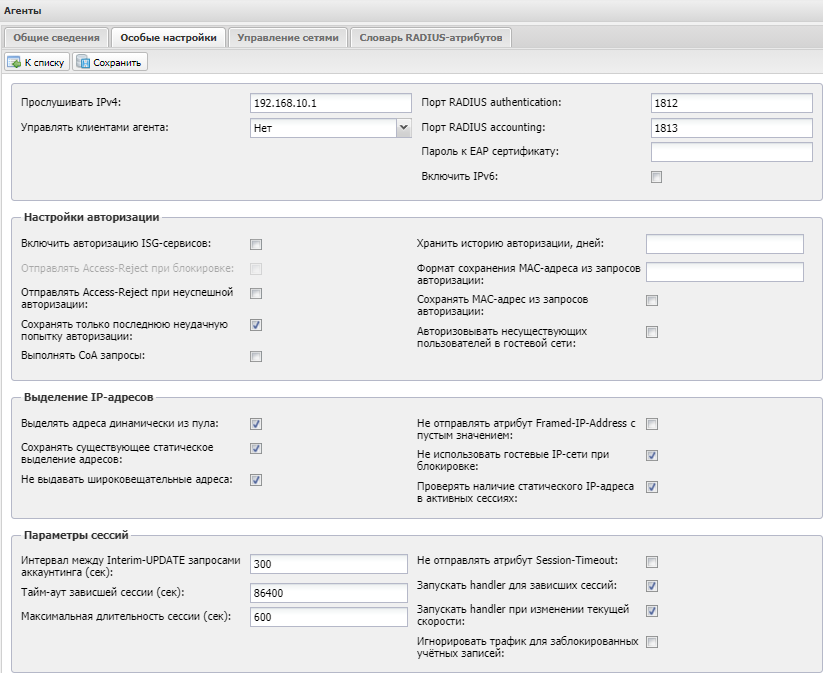

Настройте основную конфигурацию RADIUS-агента (LBarcd)

Важными являются параметры.

  • «Интервал между Interim-UPDATE запросами аккаунтинга» — интервал в секундах между Accounting-Update пакетами.
  • «Тайм-аут зависшей сессии (сек)» — интервал в секундах между временем обработки последнего Accounting-Update пакета и текущим временем, при превышении которого сессия считается устаревшей. Минимально допустимым значением считается удвоенный интервал Interim-UPDATE. Максимально допустимым - 86400 сек., т.е. 1 день.
  • «Запускать handler для зависших сессий» — необходим для запуска внешнего скрипта с целью принудительного разрыва устаревших сессий или отправки Disconnect-Request через внутренний механизм CoA.
  • «Запускать handler при изменении текущей скорости» — необходим для запуска внешнего скрипта с целью изменения скорости доступа или отправки, через внутренний механизм CoA, скоростных атрибутов для изменения текущей скорости без разрыва сессии.
  • «Выделять адреса динамически из пула» — регулирует алгоритм выдачи IP-адресов на сессии абонентов. В случае отключения данной настройки в свойствах учётных записей абонентов должны быть вручную указаны IP-адреса.
  • «Не использовать гостевые IP-сети при блокировке» — отключает использование сегментов с флагом "Гость" для выдачиIP-адресов на сессии абонентов, находящихся в заблокированном состоянии.


Добавьте СКАТ DPI в качестве сервера доступа (NAS)

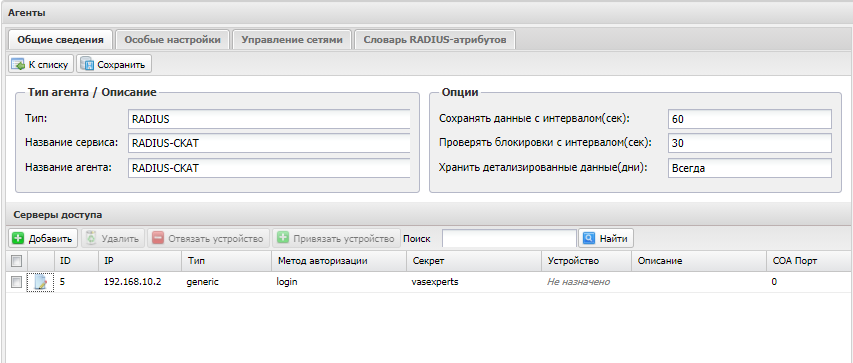

Для этого в карточке RADIUS-агента на вкладке «Основные настройки» добавьте сервер доступа. Укажите IP-адрес и RADIUS-secret, которые будут использоваться при общении NAS и биллинга. Методом аутентификации будет выступать login.


Создайте IP-подсети PPPoE-клиентов в LANBilling.

  1. Перейдите в раздел «Управление сетями» в настройках RADIUS-агента.

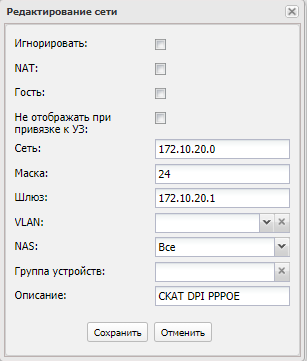

  2. Добавьте подсеть, указав адрес самой сети, маску и шлюз.



4. Дополнительные RADIUS атрибуты

Для корректного взаимодействия со СКАТ DPI добавьте VSA-атрибуты в словарь RADIUS-агента. Для этого в административном интерфейсе LANBilling перейдите в раздел «Объекты» — «Агенты» — «Словарь RADIUS-атрибутов» и добавьте перечисленные ниже VSA, в словарь.

Название Номер Вендор Тип Функция
VasExperts-Policing-Profile 1 43823 string Имя профиля полисинга для пользователя
VasExperts-Service-Profile 2 43823 string Имя профиля для конкретной услуги fastDPI
VasExperts-Enable-Service 3 43823 string Включение/отключение конкретной услуги, для которой не требуется профиль
VasExperts-Restrict-User 7 43823 int Признак блокировки абонента

Выше приведён минимально необходимый список VSA. Полный список атрибутов можно найти в словаре «dictionary.vasexperts» из дистрибутива СКАТ DPI.


5. Настройка RADIUS-атрибутов

Перейдите в раздел «Свойства» — «RADIUS-атрибуты» административного интерфейса LANBilling и добавьте новые пользовательские атрибуты для всех видов блокировок со значениями:

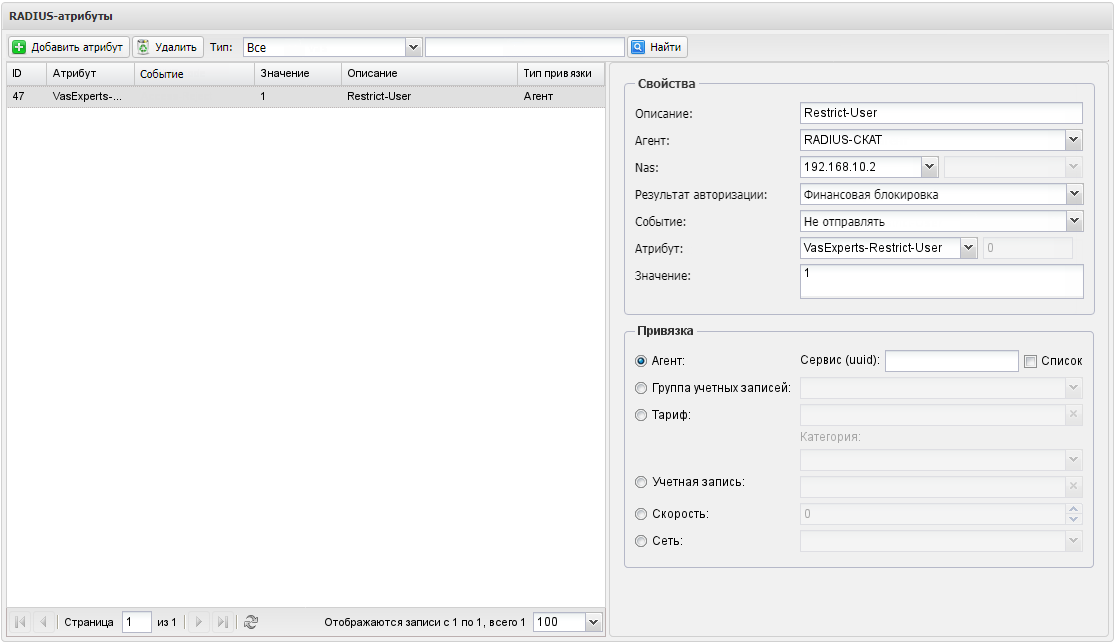

  • «VasExperts-Restrict-User» — указывает на пребывание абонента в заблокированном состоянии на стороне LANBilling. Для такого абонента на DPI будут работать правила captive-portal и ограниченный доступ к интернет-ресурсам. Атрибут со значением «1» должен быть создан для RADIUS Code = Access-Reject и привязан к агенту. skat_pppoe_pic5.png

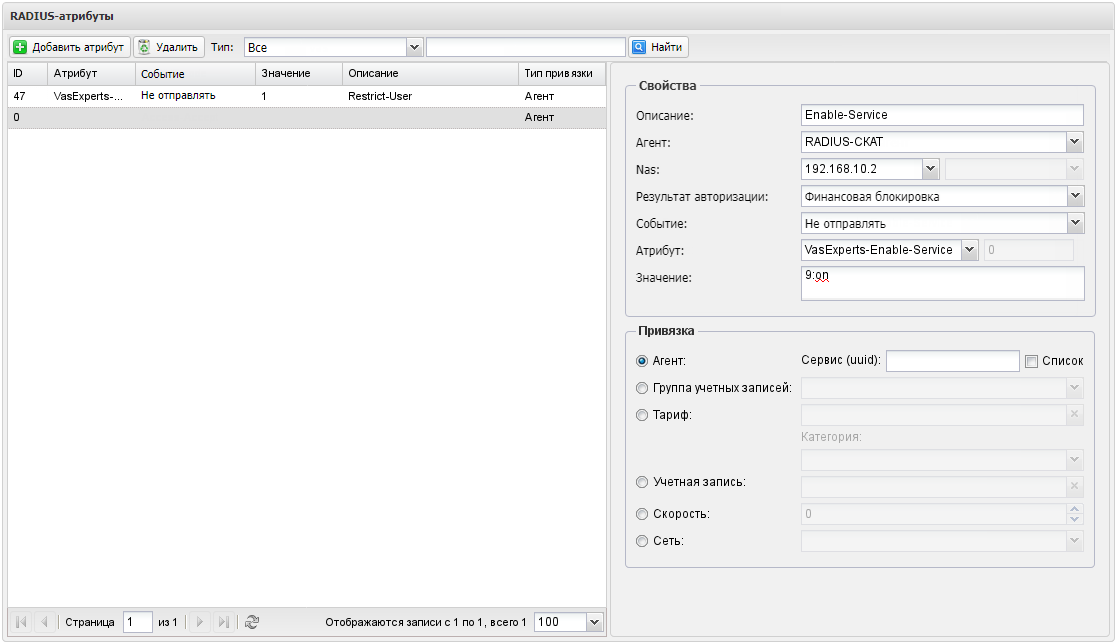

  • «VasExperts-Enable-Service» — указывает на необходимость передачи RADIUS-аккаунтинга по сессии абонента. Атрибут со значением «9:on» должен быть создан как для RADIUS Code = Access-Accept, так и для RADIUS Code = Access-Reject и привязан к агенту. skat_pppoe_pic6.png
  • «VasExperts-Service-Profile» — указывает на имя профиля для конкретного идентификатора услуги fastDPI. В качестве примера, создадим атрибут со значением «11:my_nat_profile», который будет указывать на профиль с именем «my_nat_profile» для услуги №11 (CGNAT). skat_pppoe_pic7.png

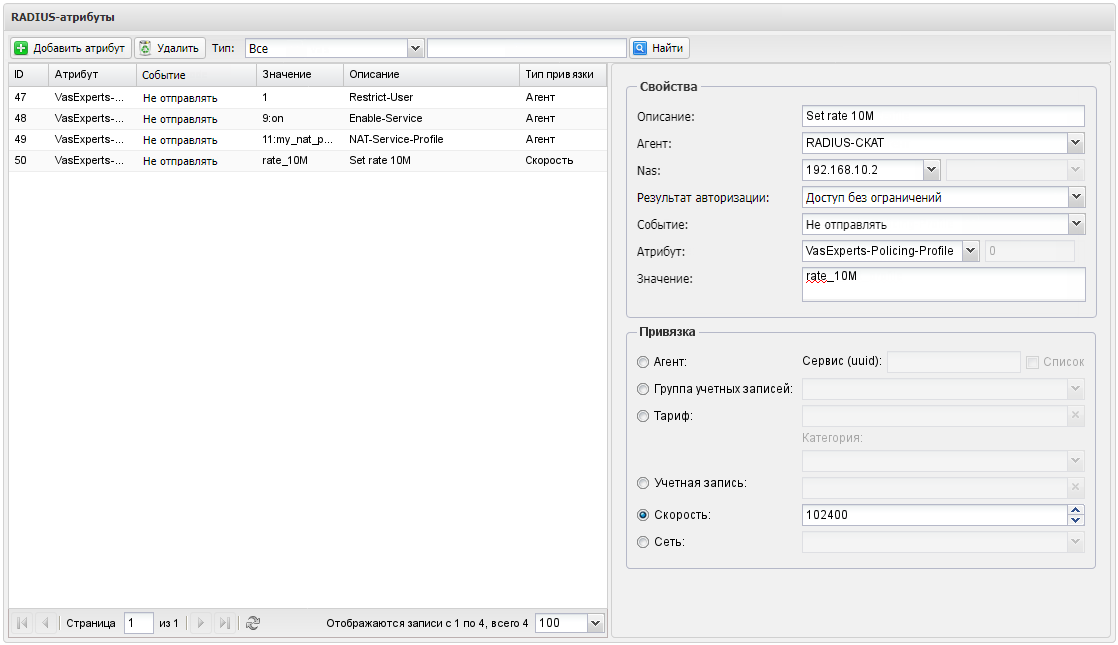

  • «VasExperts-Policing-Profile» — указывает на имя предварительно созданного на СКАТ профиля полисинга трафика абонента. В качестве примера, создадим атрибут со значением «rate_10M», который будет указывать на ограничение скорости абонента до 10Мбит/с. Атрибут привязывается к значению скорости или непосредственно к тарифному плану. skat_pppoe_pic8.png

6. Настройка CoA (Change of Authorization)

Механизм CoA в LANBilling реализован внутри RADIUS-агента начиная со сборки 2.0.21, и регулируется флагом в особых настройках агента.

Сообщения CoA отправляются на IP-адрес и UDP-порт, которые указаны в свойствах данного сервера доступа в настройках агента. В качестве идентификаторов абонента будут использованы атрибуты «User-Name», «Framed-IP-Address», «Acct-Session-Id». Для сброса сессии используется стандартное сообщение Disconnect-Request.


7. Завершение настройки LANBilling

  1. Создайте учётную запись.
  2. Назначьте на неё тарифный план.
  3. Назначьте учётной записи статические IP-адреса.
  4. Запланируйте на учётной записи отключение блокировки.

Об этом подробно написано в документации в разделе «Учетные записи».


8. Настройка СКАТ DPI

Активируйте и настройте функционал BRAS. Для этого отредактируйте конфигурационный файл fastdpi.conf.

  • udr — активация встроенной БД, предназначенной для постоянного хранения данных об услугах и настройках полисинга для абонентов оператора.
  • bras_enable — общий флаг разрешения BRAS.
  • bras_pppoe_enable — флаг включения PPPoE BRAS.
  • bras_arp_ip — задает IPv4-адрес BRAS.

    Это может быть фейковый IP-адрес, не связанный ни с каким сетевым интерфейсом. Главное требование – этот IP-адрес должен быть уникальным, никакому пользователю он не должен быть сопоставлен.

  • bras_arp_mac — MAC-адрес BRAS’а, формат XX:XX:XX:XX:XX:XX.

    Этот MAC-адрес должен быть уникальным во всей локальной сети. Во избежание случайного дублирования с MAC-адресом оборудования одного из клиентов рекомендуем выбрать реальный MAC-адрес одной из dna-карт.

  • bras_pppoe_session — максимальное число PPPoE-сессий. Рекомендуемое значение - в 1.5 - 2 раза больше числа PPPoE-абонентов.
  • bras_ppp_auth_list — список разрешенных протоколов авторизации. PAP=1, CHAP-MD5=2, MS-CHAPv2=3.
  • bras_terminate_l2 — задает включение (1) или отключение (0) L2-терминации.

    При включенном режиме L2-терминации должны быть заданы параметры бордера или шлюза за fastDPI.

  • bras_gateway_ip — IP-адрес шлюза.
  • bras_gateway_mac — MAC-адрес шлюза.
  • enable_auth — флаг включения авторизации локальных пользователей.
  • enable_acct — флаг включения аккаунтинга пользователей.
  • netflow — статистика по биллингу абонента.
  • netflow_timeout — тайм-аут отправки статистики.

Пример настройки.

udr=1
	bras_enable=1
	bras_pppoe_enable=1
	bras_arp_ip=172.10.20.1
	bras_arp_mac=a0:00:b1:01:4e:cc
	bras_pppoe_session=10000
	bras_ppp_auth_list=2,3
	bras_terminate_l2=1
	bras_gateway_ip=10.30.45.1
	bras_gateway_mac=a0:00:c5:08:ee:f4
	enable_auth=1
	enable_acct=1
	netflow=4
	netflow_timeout=60

Доступны также тонкие настройки работы PPPoE, подробнее о них в документации СКАТ.

Настройте fastpcrf для работы с RADIUS-сервером LANBilling. Для этого отредактируйте конфигурационный файл fastpcrf.conf.

  • fdpi_server_list — список серверов fastDPI, которые обслуживает данный fastpcrf.
  • Можно указать до 16 различных серверов. Связь с fastDPI - через управляющий порт 29000.

  • radius_server — задает один RADIUS-сервер.

    Формат:secret@ip%dev:auth_port;acct_port=acct_port;acct_secret=secret.

    • secret — RADIUS-секрет.
    • ip — IP-адрес RADIUS-сервера.
    • dev — имя локального интерфейса, на котором устанавливать соединение.
    • auth_port — порт RADIUS-сервера для приема запросов авторизации.
    • acct_port — порт RADIUS-сервера для приема запросов аккаунтинга.

Пример:

fdpi_server_list=127.0.0.1%lo:29000;192.168.20.10%eth2:29000
	radius_server=vasexperts@192.168.10.1%eth1:1812;acct_port=1813;acct_secret=vasexperts

Функциональность СКАТ DPI разбита на услуги, каждая из которых имеет свой номер:

  1. бонусная программа;
  2. реклама;
  3. блокировка рекламы;
  4. чёрный список;
  5. белый список;
  6. уведомление;
  7. кэширование;
  8. пройдена ddos защита;
  9. сбор netflow статистики для биллинга;
  10. услуга защиты от DDOS;
  11. CGNAT.

Подробнее услуги описаны в документации СКАТ DPI.

Для работы с услугами нужно сконфигурировать профили с помощью встроенного синтаксиса.

Белый список

  1. Создайте файл «my_white_list.txt» с url сайтов платёжных систем.

    Каждая строка файла содержит один url (без префикса http://), рекомендуется включать также и субдомены, например:

    online.sberbank.ru
    			*.online.sberbank.ru


    Перечень платёжных систем доступен по ссылке в wiki.

  2. Сконвертируйте файл во внутренний формат:
    cat my_white_list.txt|url2dic my_url_list.bin
    			cat my_white_list.txt|url2dic my_cn_list.bin
    			cat my_white_list.txt|url2dic my_sni_list.bin


Пример создания профиля белого списка для абонента.

fdpi_ctrl load profile --service 5 --profile.name test_white --profile.json '{ "url_list" : "http://mysite.ru/myfile.bin" ,
	"sni_list" : "http://mysite.ru/myfilesni.bin", "ip_list" : "http://mysite.ru/myfileip.bin",
	"cn_list" : "http://mysite.ru/myfilecn.bin", "redirect" : "mysite.ru/block" }'

В формате json задаются настройки профиля:

  • redirect — страница переадресации;
  • url_list — белый список URL;
  • sni_list — белый список SNI;
  • ip_list — белый список IP:PORT;
  • cn_list — белый список Common Name.

Ограничение скорости

  1. Создайте файл конфигурации, в котором будут заданы ограничения на доступную полосу в зависимости от класса протоколов.

    Пример файла конфигурации 10M.cfg, описывающий ограничение скорости до 10Мбит/с.

    htb_inbound_root=rate 10mbit
    			htb_inbound_class0=rate 8bit ceil 10mbit
    			htb_inbound_class1=rate 8bit ceil 10mbit
    			htb_inbound_class2=rate 8bit ceil 10mbit
    			htb_inbound_class3=rate 8bit ceil 10mbit
    			htb_inbound_class4=rate 8bit ceil 10mbit
    			htb_inbound_class5=rate 8bit ceil 10mbit
    			htb_inbound_class6=rate 8bit ceil 10mbit
    			htb_inbound_class7=rate 8bit ceil 10mbit
    			htb_root=rate 10mbit
    			htb_class0=rate 8bit ceil 10mbit
    			htb_class1=rate 8bit ceil 10mbit
    			htb_class2=rate 8bit ceil 10mbit
    			htb_class3=rate 8bit ceil 10mbit
    			htb_class4=rate 8bit ceil 10mbit
    			htb_class5=rate 8bit ceil 10mbit
    			htb_class6=rate 8bit ceil 10mbit
    			htb_class7=rate 8bit ceil 10mbit

  2. Загрузите конфигурационный файл в профиль.
    fdpi_ctrl load profile --policing 10M.cfg --profile.name rate_10M

Услуга «CGNAT»

  1. Создайте профиль услуги «CGNAT».
  2. Определите параметры пула IP-адресов.
    fdpi_ctrl load profile --service 11 --profile.name my_nat_profile --profile.json '{ "nat_ip_pool" : "1.2.3.0/24", "nat_tcp_max_sessions" : 2000, "nat_udp_max_sessions" : 2000 }'

    Параметры.

    • nat_ip_pool — диапазон внешних IP-адресов в формате CIDR.
    • nat_tcp_max_sessions — максимальное количество tcp сессий, которые может создать абонент.
    • nat_udp_max_sessions — максимальное количество udp сессий, которые может создать абонент.

Другие услуги настраиваются согласно документации производителя СКАТ DPI.

Перечисленные имена профилей будут использоваться в атрибутах VasExperts-Service-Profile. Для услуг, в которых не нужно передавать параметры, используется атрибут VasExperts-Enable-Service.
