Пример конфигурации LANBilling + Asterisk + LBircd

Важно: описанный пример настройки взаимодействия модуля LBircd и Asterisk является устаревшим и не подходит для Asterisk новее версии 1.6.

1. Общее описание

В данной статье рассматривается пример настройки LANBilling расcчитанный на обработку информации о предоставленных услугах IP-телефонии. Сервер LANBilling работает под управлением ОС Linux CentOS 5/6/7 x86_64 и установленным следующим программным обеспечением: asterisk, mysql, apache, php, iptables, LANBilling (Lbcore+LBircd). Аналогичное решение, основанное на использовании агента классической телефонии LBtcd для АТС Asterisk, описано в статье «Настройка агента классической телефонии LANBilling LBtcd».

Далее по тексту приняты следующие обозначения:

mysql>	командная строка mysql
~#	выполнение команды в терминале
«Название1» - «Название2»	переход в подменю web-интерфейса
;	комментарий к конфигурационным файлам
«Название»	пиктограмма или кнопка в web-интерфейсе

---

2. Настройка Asterisk

Для начала необходимо установить библиотеки необходимые для работы perl скриптов, это

yum install asterisk-perl  perl-Authen-Radius  perl-Crypt-CBC

После установки необходимо скачать и распаковать вспомогательные скрипты клиента Radius (radiusclient-1.8.tar.gz):

~#tar -zxf radiusclient-1.8.tar.gz
~#cp agi-rad-auth.agi /var/lib/asterisk/agi-bin/
~#cp ast-rad-acc.pl /usr/local/sbin/

Далее в автозагрузку системы необходимо включить запуск скрипта ast-rad-acc.pl (для этого в файл /etc/rc.local следует добавить строку /usr/local/sbin/ast-rad-acc.pl) и отредактировать следующие конфигурационные файлы:

/etc/asterisk/sip.conf:

[general]
context=office
udpbindaddr=0.0.0.0
udpbindport=5060
allowguest=no
disallow=all
allow=alaw,ulaw,gsm
canreinvite=no
dtmfmode=rfc2833

;аккаунты пользователей

[201] ;login001
type=friend

;должны совпадать с данными учётной записи в биллинге

username=login001
secret=pass001
host=dynamic
context=sip_auth
externalauth=yes
mailbox=no

[202] ;login002
type=friend
username=login002
secret=pass002
host=dynamic
context=sip_auth
externalauth=yes
mailbox=no

/etc/asterisk/extensions.conf

[general]
static=yes
writeprotect=no

[globals]
RADIUS_Server=127.0.0.1
RADIUS_Secret=123
RADIUS_Auth_Port=1812
RADIUS_Acct_Port=1813
Acct_Update_Timeout=60
NAS_IP_Address=127.0.0.1

[sip_auth]
exten => _X.,1,Set(SIP_Authorization=${SIP_HEADER(Authorization)})
exten => _X.,n,AGI(agi-rad-auth.agi,Mode=SIP))
exten => _X.,n,Goto(fromlocal,${EXTEN},1)
exten => _X.,n,Hangup()

[fromlocal]
exten => _X.,1,Dial(SIP/597/${EXTEN})

В конфигурационный файл /etc/asterisk/modules.conf необходимо добавить следующую запись:

load => res_agi.so

Конфигурационный файл /etc/asterisk/manager.conf должен содержать следующие настройки:

  enabled = yes
  port = 5038
  bindaddr = 127.0.0.1
  secret = test
  permit= 127.0.0.1

; имя менеджера и пароль(test/test) указаны в ast-rad-acc.pl, поэтому при их
; изменении следует отредактировать  скрипт:

  [test]
  secret = test
  permit= 127.0.0.1
  read = system,call,log,verbose,command,agent,user
  write = system,call,log,verbose,command,agent,user

Далее необходимо выполнить следующие команды для добавления словаря radius-атрибутов:

~#wget http://www.lanbilling.ru/doc/ast-radius/raddb.tar.gz
~#tar -zxf raddb.tar.gz
~#cp raddb/* /etc/raddb

После выполнения команд добавления словаря radius-атрибутов следует запустить Asterisk следующей командой:

~# /etc/init.d/asterisk start

и добавить в автозагрузку запуск Asterisk:

~# chkonfig –level 2345 asterisk  on

---

3. Установка и настройка БД MySQL

С подробной информацией об установке и настройке базы данных под управлением MySQL можно ознакомиться в руководстве по установке в разделе "Установка MySQL-сервера".

4. Установка и настройка Apache, PHP

Для установки и настройки PHP, Apache,GD следует выполнить следующие действия:

Выполнить команду:

~# yum install php-soap apache php gd libtiff libpng php-gd php-mysql php-mbstring

Отредактировать конфигурационный файл apache /etc/httpd/conf/httpd.conf:

раскомментировать директиву ServerName
закомментировать директиву #AddDefaultCharset UTF-8

Удалить страницу по умолчанию, для этого следует закомментировать все строки в файле /etc/httpd/conf.d/welcome.conf.

Отключить SELinux в файле /etc/selinux/config:

SELINUX=disabled

Запустить и добавить apache в автозапуск /etc/init.d/httpd start:

~# chkonfig –level 2345 httpd on

---

5. Установка LANBilling

Для установки LANBilling необходимо провести следующие действия:

Установить ядро системы:

~# rpm -ivh lbcore-2.0.20.0-1.el*.x86_64.rpm

Установить агент Radius VoIP:

~# rpm -ivh lbircd-2.0.20.0-1.el*.x86_64.rpm

здесь * - версия CentOS (5/6/7).

Скопировать php интерфейс LANBilling в корневой каталог http-сервера:

~# cp -R /usr/local/billing/phpclient/* /var/www/html

---

6. Настройка LANBilling

Настройки ядра системы LBcore находятся в файле /etc/billing.conf:

rdbhost = 127.0.0.1
rdbuser = billing
rdbpass = billing
rdbname = billing
logfile = ./lbcore.log
log_level = debug
cfg_time = 60

Настройки агента LBircd находятся в файле /etc/billing.conf.LBircd:

rdbhost = 127.0.0.1
rdbuser = billing
rdbpass = billing
rdbname = billing
sysid = 1
type = main
logfile = ./lbircd.log
log_level = verbose

Важно! sysid в параметрах настройки агента LBircd должен соответствовать id агента при его создании в web-интерфейсе.

В соответствии со значениями параметров rdbhost, rdbuser, rdbpass , rdbname определенных в конфигурационных файлах необходимо создать БД LANBilling (пароль root для mysql по умолчанию отсутствует):

~# mysql -u root -p
mysql> create database billing default charset utf8;

Далее следует отредактировать права доступа по примеру grant all on rdbname.* to 'rdbuser'@'rdbhost' identified by 'rdpass';

В нашем случае:

mysql> grant all on billing.* to 'billing'@'127.0.0.1' identified by 'billing';
mysql> grant all on billing.* to 'billing'@'localhost' identified by 'billing';

Создаём начальную структуру БД:

~# mysql -u root -p billing < /usr/local/billing/mysql/create.sql
~# mysql -u root -p billing < /usr/local/billing/mysql/catalog.sql

Запускаем LANBilling:

~# /etc/init.d/LBcore.init start

Далее следует зайти на web интерфейс через браузер Firefox или Internet Explorer по адресу http://ваш_IP_адрес/admin. По умолчанию логин - admin, пароль - без пароля.

---

7. Активация лицензии

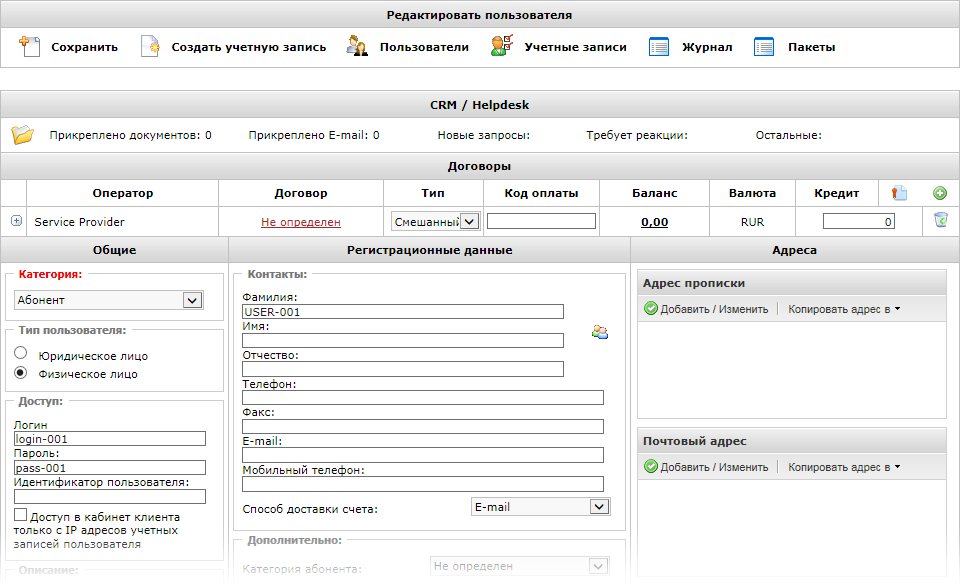

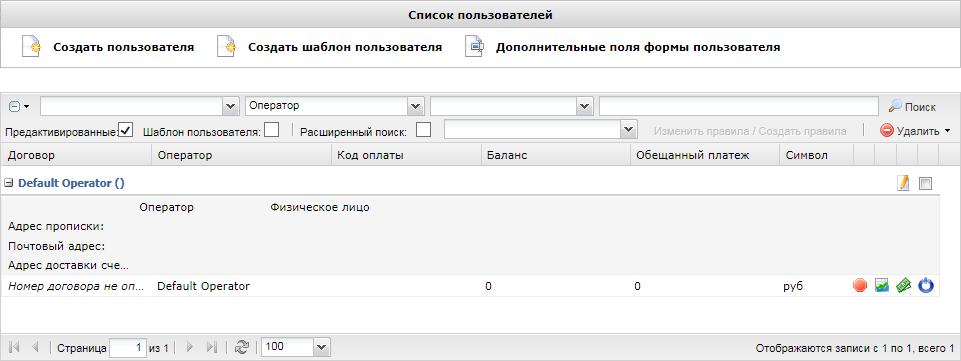

Перед активацией лицензии необходимо отредактировать учётную запись пользователя «Default Operator» к которому будет привязана лицензия. Для этого необходимо выбрать пункт меню «Объекты» - «Пользователи» и нажать кнопку «».

Рисунок 1

Рисунок 2

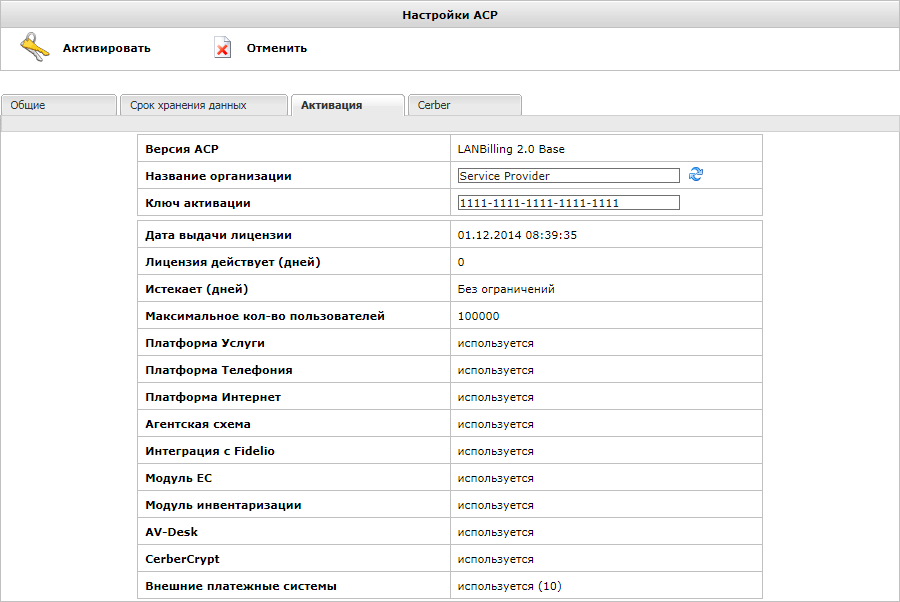

Лицензия активируется в разделе «Опции» - «Общие» - «Активация».

Рисунок 3

Затем необходимо запустить агенты (без проведения процедуры активации лицензии агенты не работают):

~# /etc/init.d/LBircd.init start

---

8. Настройка системы

Настройка агентов и пользователей

Сначала создаём пользователей в меню «Объекты» - «Пользователи» - «Создать учетную запись». Логин и пароль должны совпадать с конфигурацией в sip.conf.

Для автоматизации этого процесса (заведение peer'а при создании учетной записи в биллинге) необходимо использовать скрипты vg.create, vg.delete, vg.edit, которые запускаются соответственно при создании, удалении и редактировании учетной записи. В параметрах этим скриптам передаются логин, пароль и присвоенный телефонный номер учетной записи. Пример скрипта для редактирования sip.conf: sip_edit.pl.txt.

Рисунок 4

Далее необходимо создать Агентов в той последовательности, чтобы id агента соответствовал sysid, указанному в конфигурационных файлах. Первому созданному агенту будет присвоен id=1, второму, соответственно 2 и т.д.

Для создания агента следует перейти в пункт меню «Объекты» - «Агенты» и нажать кнопку «Создать новый агент».

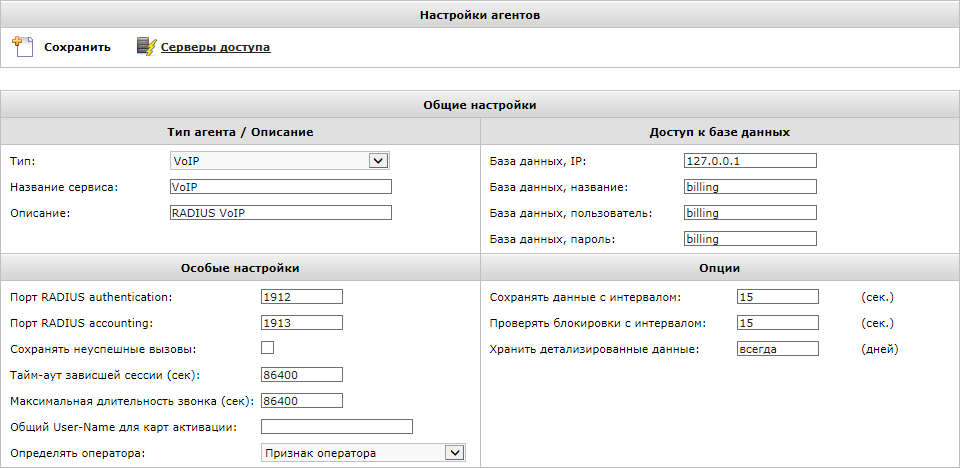

Секрет должен совпадать с тем, что указано в RADIUS_Secret конфигурационного файла extensions.conf. Для телефонии в нашем случае настройки агента будут выглядеть следующим образом:

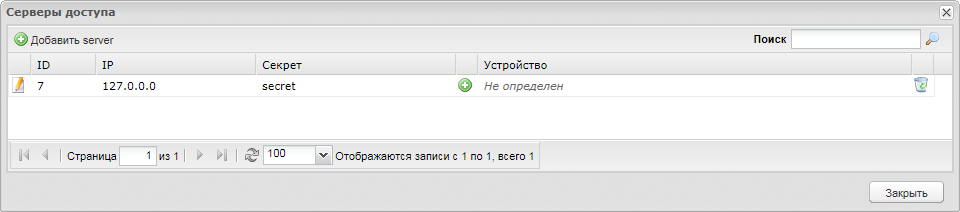

Рисунок 5

Рисунок 6

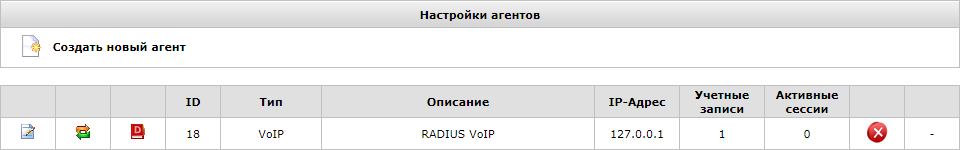

В результате форма «Настройки агентов», пункт меню «Объекты» - «Агенты», будет выглядеть следующим образом:

Рисунок 7

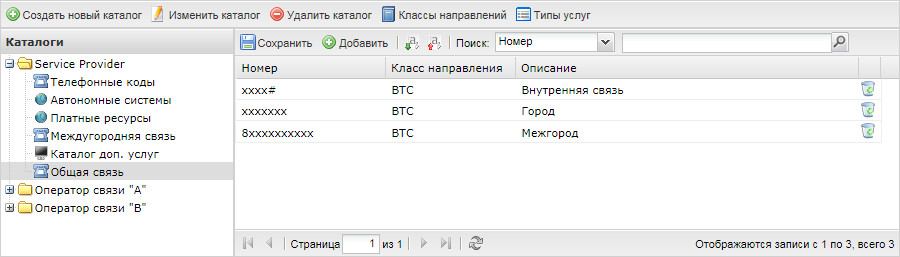

Далее необходимо создать новый каталог. Для этого следует перейти к пункту меню «Свойства» - «Каталоги», нажать кнопку «Создать новый каталог» и добавить в него шаблоны номеров.

Название каталога: - «Общая связь»;
Тип: - «Телефонный каталог»;
Оператор: - «Operator_1».

Рисунок 8

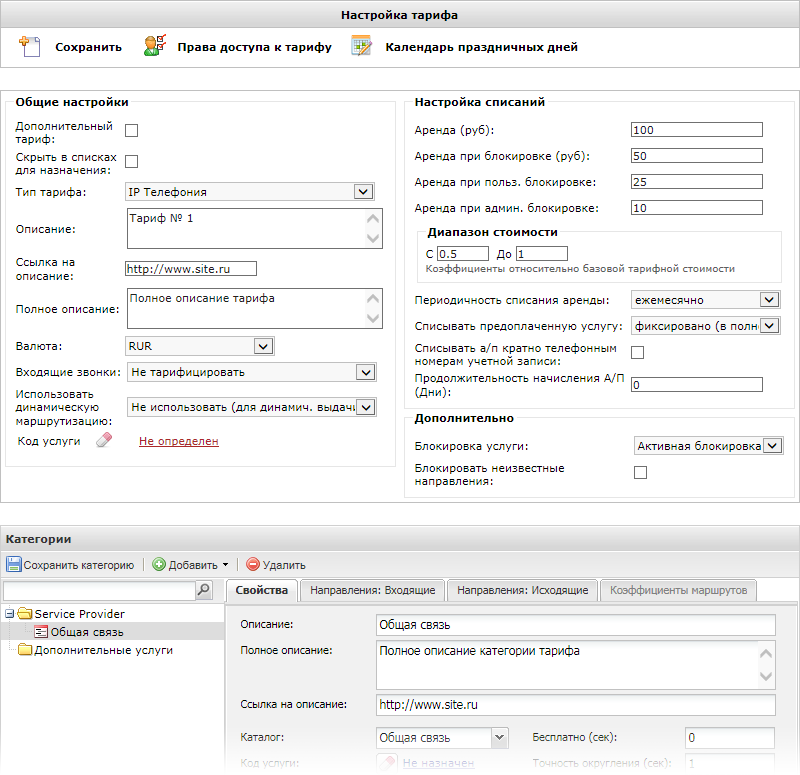

Далее следует создать тариф для телефонии. Для этого необходимо выбрать пункт меню «Свойства» - «Тарифы» и нажать кнопку «Создать».

Рисунок 9

После сохранения тарифа, следует поменять названия категории «Default» на название «общая связь» и отредактировать направления входящих и исходящих звонков.

Создание учётных записей пользователей

Для создание учетной записи пользователя необходимо выбрать пункт меню «Объекты» - «Учётные записи» и нажать кнопку «Создать учётную запись».

Важно не забыть задать тариф на вкладке «Тарифы» и «Включить учетную запись» на вкладке «Блокировки», а так же, назначить учётной записи внутренний номер в поле «Идентифицировать».

Рисунок 10

---

9. Проверка работоспособности

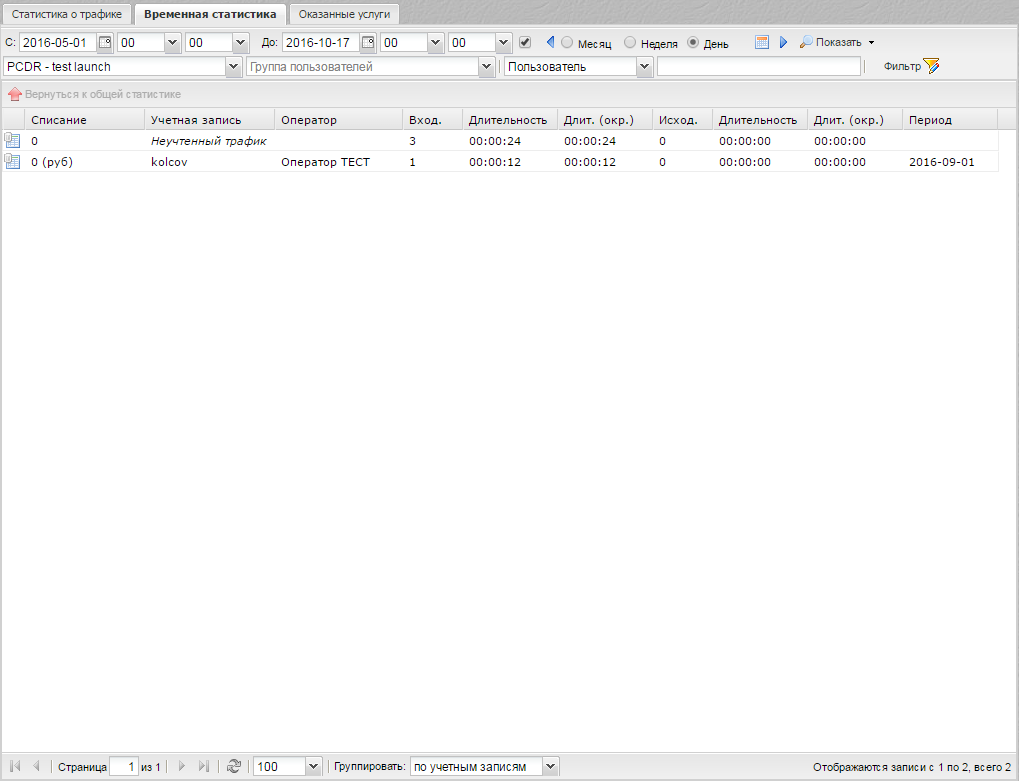

После проведения тестовых звонков и интернет-соединений пользователя в пункте меню «Отчёты» - «Статистика» появится статистика по телефонии (вкладка «Временная статистика»).

Следует обратить внимание на выбор промежутка времени, за которое следует показать статистику.
